Baie accordéon Carlsberg Byen

Crédit photos : James Silverman

Les gratte-ciel décrochent les cieux et doivent renvoyer quelque chose à la ville.
Vilhelm Lauritzen Architecte
Vilhelm Lauritzen Architecte
Vilhelm Lauritzen Architecte
Vilhelm Lauritzen Architecte

Vilhelm Lauritzen Architecte est un bureau d'architecture danois fondé en 1922 et dont le siège se trouve dans le quartier de Nordhavn à Copenhague. Le bureau réalise des projets à toutes les échelles et met particulièrement l'accent sur les typologies complexes. Le projet suit les principes du modernisme nordique ou l'approche « inside-out », qui met l'accent sur la fonctionnalité, le contexte et l'inclusivité.

Copyright: Vilhelm Lauritzen Architecte

Développement du quartier Carlsberg Byen à Copenhague

Sur l'ancien site de la brasserie Carlsberg à Copenhague, un nouveau quartier vivant avec sa propre identité a vu le jour : Carlsberg Byen. Il préserve l'héritage culturel tout en se montrant moderne et tourné vers l'avenir. Neuf tours résidentielles marquent la silhouette, qui se distinguent par leurs couleurs, leur matérialité et un rapport élevé à l'espace extérieur. Parmi elles, la Pasteurs Tårn (tour Pasteur) qui, depuis son achèvement, est le plus haut bâtiment et un symbole marquant de la capitale danoise.

De 1850 à 2008, la brasserie Carlsberg a produit de la bière sur le site de Carlsberg Byen, qui s'étendait sur 33 hectares. Aujourd'hui, il est entouré par les quartiers de Vesterbro, Valby et Frederiksberg. Mais au lieu de vendre ce terrain fortement revalorisé par la gentrification de Copenhague, il s'agissait de créer un nouveau quartier urbain vivant avec des logements, des bureaux, des équipements culturels et de loisirs, tout en tenant compte de l'héritage culturel des bâtiments classés. Le concours ouvert pour le projet a été remporté par le bureau d'architectes Entasis de Copenhague. Leur concept d'urbanisme est basé sur l'idée que « les espaces de la ville sont plus importants que les bâtiments ». Cette idée a été mise en œuvre par un réseau étroitement tissé de places, de rues, de ruelles, de passages et d'arrière-cours.

Carlsberg Byen
Carlsberg Byen
Héritage culturel

La préservation de l'héritage culturel a été possible grâce à une délicate interaction entre l'architecture historique et l'architecture ajoutée : ainsi, les façades brun foncé des nouveaux bâtiments correspondent à celles des anciens bâtiments en briques rouges, de nombreuses petites et grandes places avec des possibilités de détente réunissent les anciens et les nouveaux bâtiments en un ensemble harmonieux.

Les tours d'habitation constituent des points de repère dans le quartier : malgré leur taille imposante, elles n'apparaissent pas comme des corps étrangers, mais semblent au contraire émerger de l'environnement en raison de leur positionnement, de leur forme, de leur couleur et de leur matérialité. Toutes les tours ont des plans carrés, sont très hautes et étroites et, comme leur environnement, sont peintes dans des couleurs chaudes de terre.

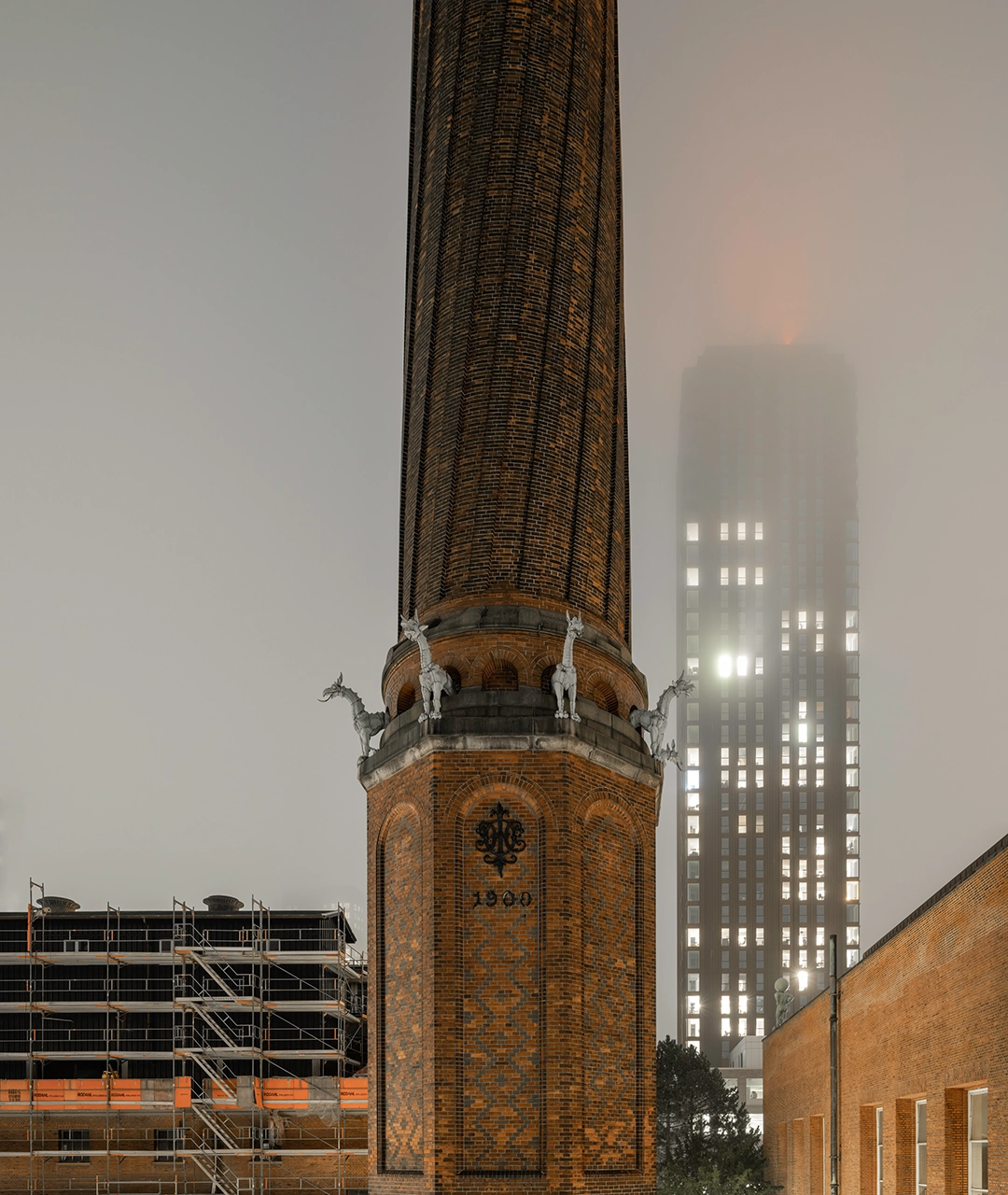

Les bâtiments historiques et les nouveaux bâtiments forment une symbiose efficace.

Carlsberg Byen
Carlsberg Byen
Pasteurs Tårn: un emblème architectural à la verticale

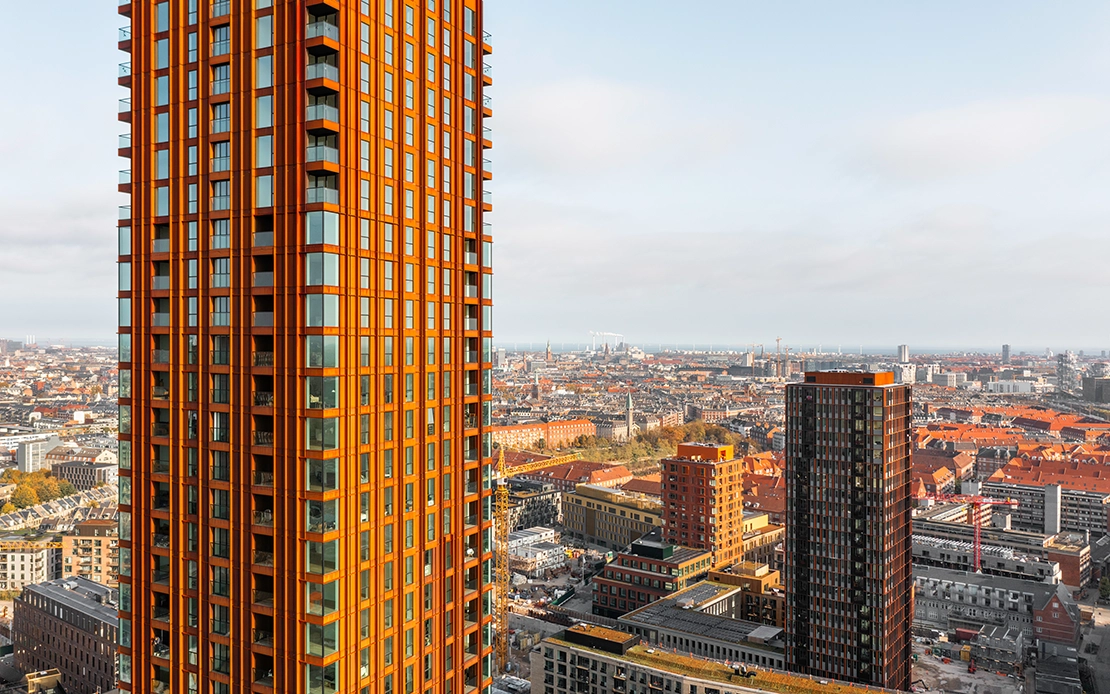

Avec ses 120 mètres et ses 38 étages, la tour Pasteurs est, depuis son achèvement en 2022, le plus haut bâtiment résidentiel de Copenhague. Il marque la transition entre le parc public J.C. Jacobsens Have et l'ancien quartier industriel. La façade en acier Corten de couleur rouille, dont la texture de surface en relief crée des jeux d'ombre et de lumière et s'harmonise avec les textures vibrantes des anciens bâtiments en briques, attire tous les regards. La tour en question a été conçue par le bureau d'architectes danois Vilhelm Lauritzen en collaboration avec le bureau suédois Wingårdhs.

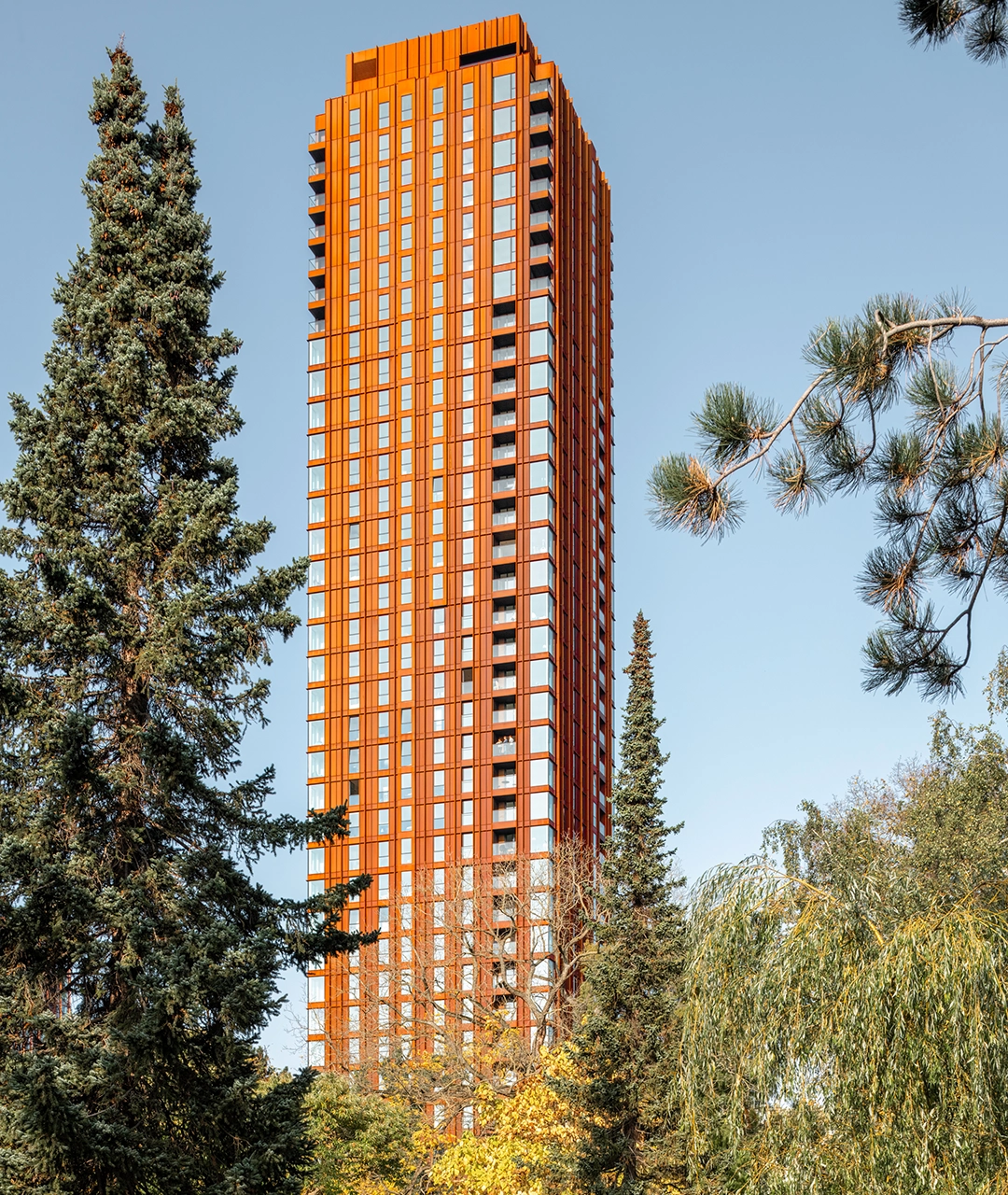

Avec ses 120 mètres et ses 38 étages, la Tour Pasteurs
est le plus haut bâtiment de Copenhague.

Les espaces libres relient l'intérieur et l'extérieur

Avec ses 22,50 x 22,50 mètres, la surface au sol du bâtiment est inhabituellement réduite. Pour accentuer encore l'impression d'une tour étroite et haute, les angles du bâtiment ont été vitrés et, les étages supérieurs, ont été conçus comme des espaces extérieurs avec des balustrades en verre. De plus, tous les étages sont dotés de balcons français - eux aussi conçus comme un lien entre l'intérieur et l'extérieur. En effet, même s'il y a beaucoup de vent si près de la côte, les balcons individuels sont très appréciés par la population danoise.

Carlsberg Byen

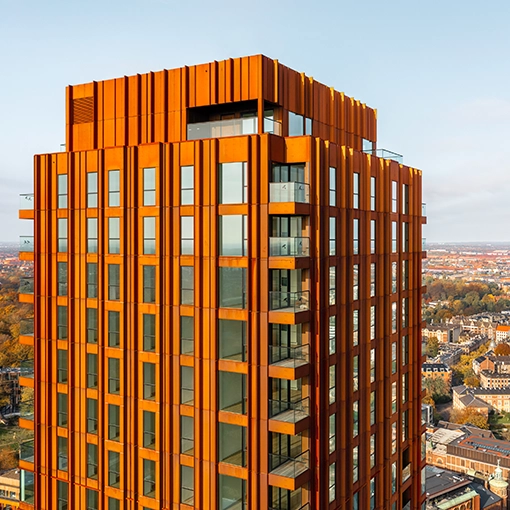

Les angles du bâtiment ont été vitrés et - dans les étages supérieurs - formés comme des balcons avec des baies accordéon, afin d'accentuer encore l'impression d'une tour étroite et haute.

Une expérience de vie sans limites

Les balcons et loggias sont certes relativement petits ou ne disposent que d'une ouverture étroite dans la conception française. Mais grâce aux baies accordéon de Solarlux qui les ouvrent à hauteur de pièce, ils paraissent nettement plus spacieux. Cela est dû au mode de fonctionnement des éléments de construction : ils se déplient sur toute la largeur de la pièce et se positionnent sur le côté comme des paquets de verre étroits. Aucun vantail gênant ne dépasse dans la pièce. De cette manière, l'espace de vie et l'espace extérieur s'unissent en une unité sans limites. Cela a également convaincu Steen Trudsøe, responsable du projet chez Larsen de Vilhelm Lauritzen Architecte : « Les baies accordéon de Solarlux s'ouvrent complètement, ce qui permet d'intégrer tout l'espace de vie sur le balcon ».

Ce concept de « plein air » avec des baies accordéonde Solarlux a été mis en œuvre dans quatre autres tours d'habitation du quartier : la Bohrs Tårn, haute de 100 mètres, ainsi que les Vogelius Tårn, Daherup Tårn et Carls Tårn, hautes de 80 mètres chacune. Conçues par différents bureaux d'architectes.

Tous les balcons, loggias et balcons français peuvent être entièrement ouverts avec des baies accordéon de Solarlux.

Banc d'essai Solarlux
Banc d'essai Solarlux
Une protection extrême contre les intempéries

Pour les façades non protégées jusqu'à une hauteur de 120 mètres, il s'agissait de garantir une étanchéité exceptionnelle à la pluie battante allant jusqu'à 1200 Pa selon la norme DIN EN 12208. À titre de comparaison, la classe 9A, la plus élevée, pour les fenêtres et les portes non protégées, exige 600 Pa - une pression qui correspond à une pluie de force 11.

Solarlux a relevé ce défi ambitieux. Sur la base du système Highline, le département de recherche a développé une baie accordéon à trois vantaux, qui a été testée dans des conditions réalistes sur le banc d'essai de l'entreprise - y compris les raccords de construction. Après avoir atteint avec succès les 1.200 Pa requis, les ingénieurs sont allés encore plus loin : même à une pression de 1.350 Pa, le système est resté parfaitement étanche.

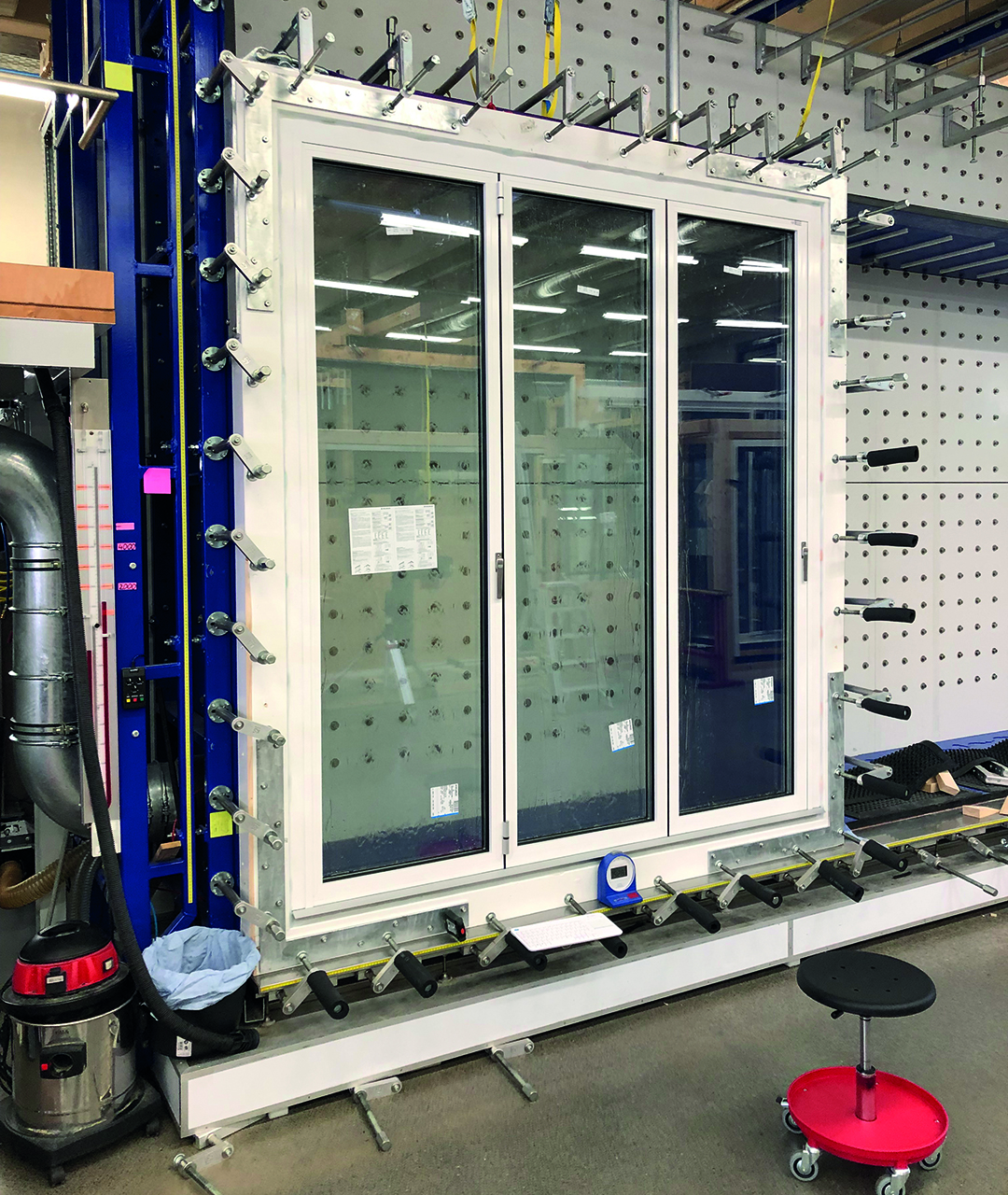

Banc d'essai d'étanchéité à la pluie battante chez Solarlux

La différence est dans le détail

Les exigences élevées imposées aux baies accordéon ne se limitaient pas à l'étanchéité à la pluie battante. Le fabricant a également adapté le système Highlineaux besoins spécifiques des tours d'habitation en ce qui concerne la conception et l'exécution structurelle. Les vitrages devaient présenter un coefficient Ug de 0,5 maximum tout en offrant une protection solaire efficace. Les cadres ont été anodisés à l'extérieur et thermolaqués en RAL 9010 à l'intérieur. Pour les détails de raccordement, on a tenu compte d'un seuil sans obstacle avec drainage intégré. En plus, pour les solutions en angle, on a utilisé des poteaux  qui se « replient » comme partie intégrante lors de l'ouverture des éléments.

Carlsberg Byen
Carlsberg Byen
Plan de construction

Tour Pasteur (Hauteur 120 m): Wingårdhs, Göteborg et Vilhelm Lauritzen Architects, Nordhavn
Tour Bohrs (Hauteur 100 m): Wingårdhs, Göteborg et  Vilhelm Lauritzen Architects, Nordhavn
Tour Carls (Hauteur 80 m): Wingårdhs
Tour Vogelius (Hauteur 80 m): Schmidt Hammer Lassen Architects / Holscher Nordberg Architects A/S
Tour Dahlerup (Hauteur 80 m): Schmidt Hammer Lassen Architects / Holscher Nordberg Architects A/S
Système utilisé : Baie accordéon Highline

Plans
La technique en un coup d'œil
Einbruchhemmung
Einbruchhemmung
Protection anti-effraction
RC2/RC2N
Étanchéité à l'eau
Étanchéité à l'eau
Étanchéité à la pluie battante
Jusqu'à 9 A
Résistance charge vent
Résistance charge vent
Résistance
B4
Isolation thermique
Isolation thermique
Coefficient de transmission de chaleur
Uw > 0,8 W/m²K
Perméabilité à l'air
Perméabilité à l'air
Perméabilité à l'air
4
Isolation acoustique
Isolation acoustique
Classe d'isolation phonique
Rw jusqu'à 45 dB

Baie accordéon

Les possibilités d’utilisation d’une baie accordéon sont quasiment illimitées. Elle offre ce qu’aucune autre porte-fenêtre ne propose : de grandes surfaces vitrées qui peuvent être ouvertes à presque 100 % et qui offrent une protection maximale lorsqu’elles sont fermées. Contrairement à la porte coulissante classique, les différents éléments de la baie accordéon se replient complètement, vantail contre vantail, pour n’occuper qu’un minimum d’espace. Cette caractéristique donne également des avantages à la baie accordéon dans le cadre d’une organisation flexible de l’aménagement intérieur de tous les types de bâtiments, p. ex., les extensions de pièces dans les bureaux, dans le commerce et la gastronomie ou dans les écoles. Ses possibilités illimitées de combinaison ainsi que ses excellents coefficients d’isolation font par ailleurs de ce système une solution de façade efficace sur les renforcements de balcons et de loggias.
